Die Projektaufgabe bestand darin, eine aussteifende Stahlkonstruktion in den Betonringanker des Gebäudes zu integrieren. Die Stützenpositionen im Bereich der Treppenöffnung waren durch Mauerwerksschlitze fix vorgegeben. Für die Verankerung der Stahlkonstruktion im Außenbereich waren zwei Fundamente bereits vorhanden.
Die Herausforderung des Projektes war es, die exakte Position des Ringankers zu ermitteln. Des Weiteren war es notwendig die Mauerwerksschlitzen im Treppenhaus sowie der Fundamente im Außenbereich präzise zu erfassen.
Der gesamte Dachinnenbereich sowie die relevanten Stellen im Außenbereich wurden von uns mittels 3D-Laserscanning vermessen. Anschließend wurden die aufbereiteten Scandaten als Punktwolke für die Weiterverarbeitung im 3D-CAD-Programm bereitgestellt. (Planung, Fertigung und Montage der Stahlkonstruktion erfolgte durch unseren Auftraggeber).
Bild 1:
Fotorealistische Darstellung eines der 3D-Laserscans auf dem Dach
Bild 2:

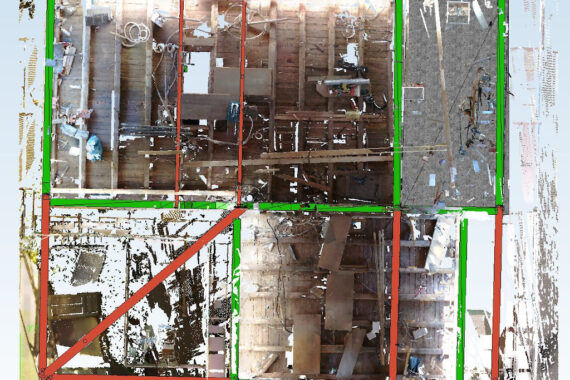

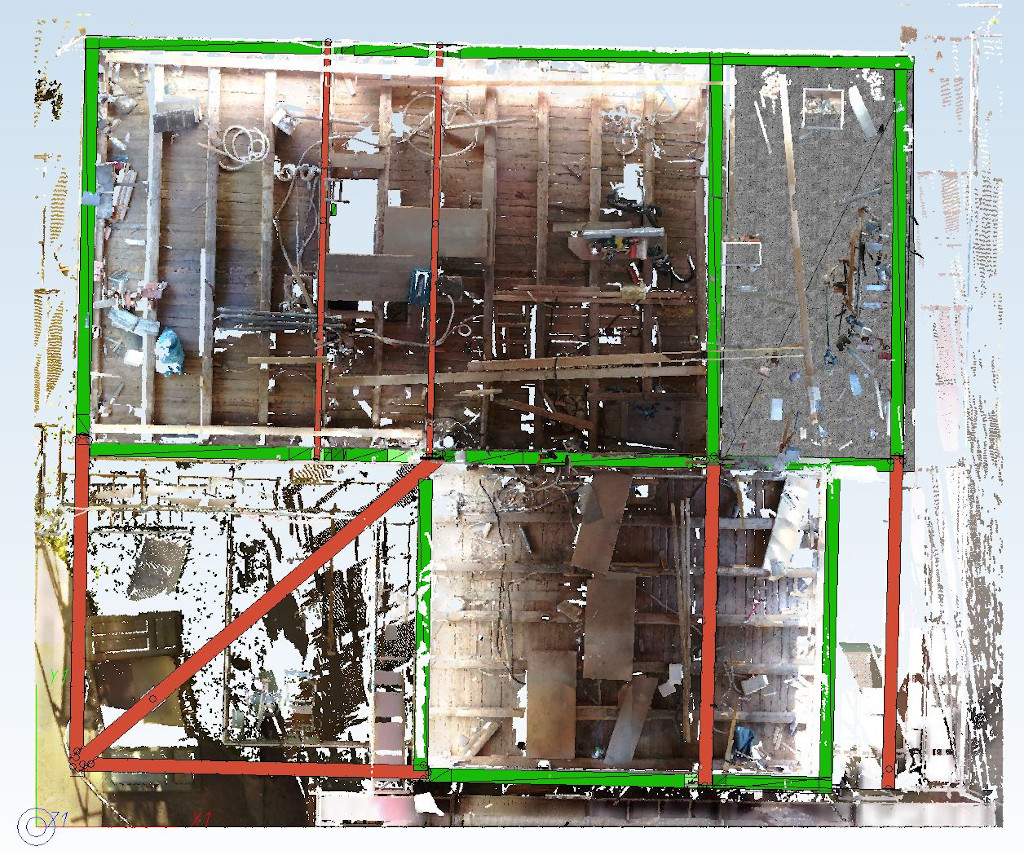

Draufsicht des Dachbodens in der Punktwolke. Grün: die Position des Ringankers; Rot: neu geplante aussteifende Stahlkonstruktion
Bild 3:
Die anhand der Punktwolke geplante Stahlkonstruktion. Die Stützen im Inneren des Gebäudes wurden präzise in die bereits vorhandenen Mauerwerksschlitze positioniert.
Bild 4:
Eine Stütze der Stahlkonstruktion wurde genau in dem dafür vorgesehenen Fundament verankert
